纳米纤维素如何更好地分散？CNC与CNF分散方法指南
改性后的CNC/CNF通常在水中较容易建立分散，但“容易分散”不等于可以随便加料。最常见的失败是粉末一次倒入、先加盐后加纳米纤维素，或在高黏体系中直接硬分散。

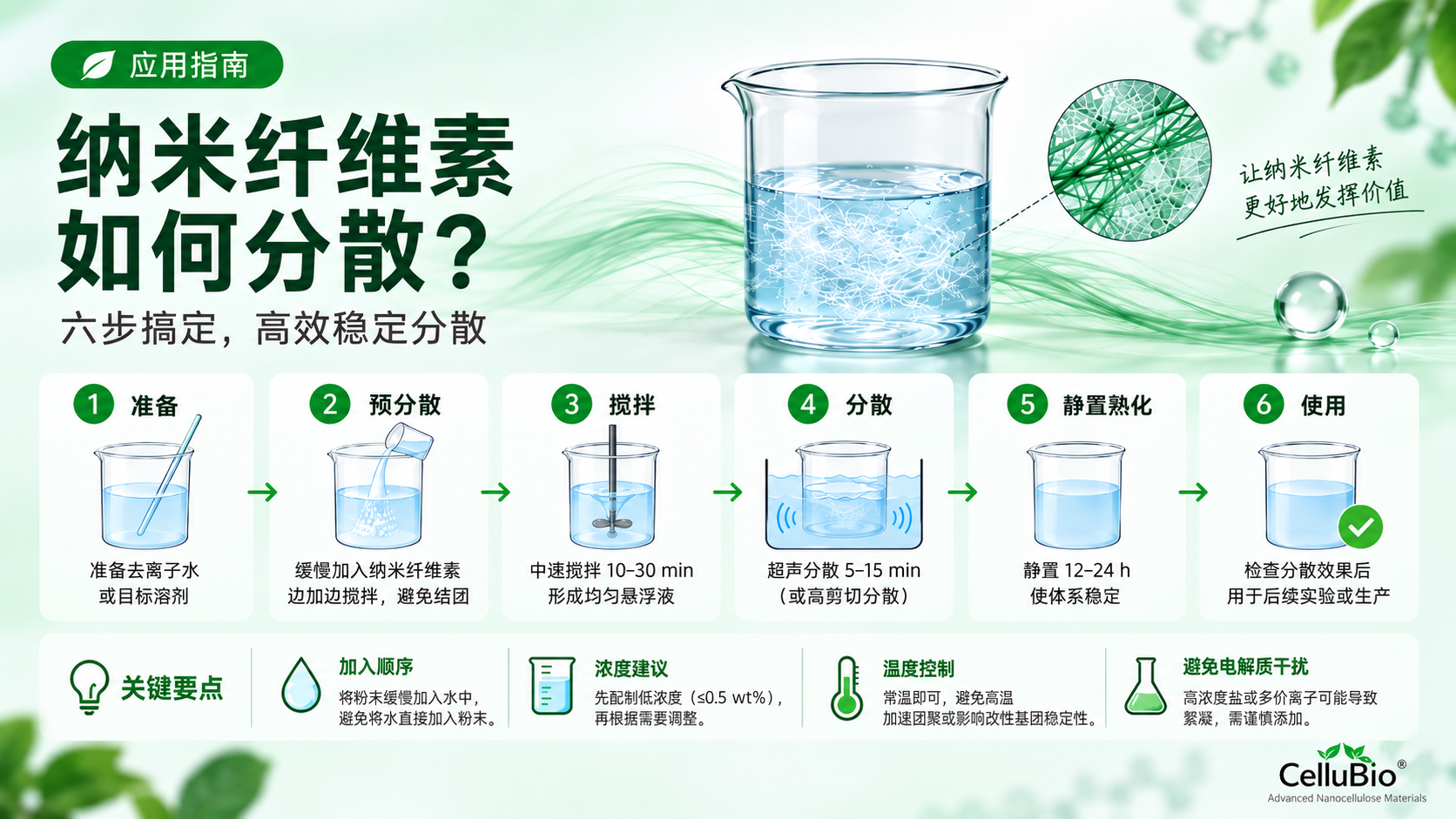

一、水相粉末的推荐加料顺序
1. 先加入约70%–80%的去离子水，启动中速搅拌。
2. 将粉末缓慢、均匀撒入液面，避免成团沉底。
3. 完成润湿后逐步提高剪切强度。
4. 采用间歇超声或高速剪切辅助，并控制温度。
5. 确认无明显颗粒后再根据需要调pH、补水和加入盐/其他组分。
二、水分散液的稀释与再分散
纳米纤维素水分散液稀释操作简单，可根据目标浓度直接加入所需量的去离子水，充分混合后即可使用。一般可采用以下方式进行再分散：
· 少量样品：装入密闭容器中手动充分摇匀，通常即可获得均匀分散液。
· 较大用量：*可采用磁力搅拌或机械搅拌辅助混合。
· 对分散均匀性要求较高：加入去离子水后超声处理约 3–10 min，可进一步提高分散均匀性。
通常情况下，水分散型纳米纤维素无需复杂的再分散步骤，加水稀释后通过摇匀、搅拌或短时超声即可使用。
三、液体/凝胶型CNF怎么加
高黏CNF不适合直接丢进已经很黏的树脂或胶体系。更稳妥的方法是先用部分水或相容介质将CNF预稀释，再以细流加入主体体系，同时保持足够宏观循环。
四、pH和盐的影响
| 变量 | 可能现象 | 建议 |
| 低pH | 羧基质子化增加，电荷排斥下降 | 做pH梯度观察稳定性 |
| NaCl等电解质升高 | 双电层被压缩 | 先分散后加盐 |
| Ca²⁺/Al³⁺等多价离子 | 桥联絮凝或凝胶 | 低浓度逐步加入 |
| 阳离子聚合物 | 快速复配/絮凝 | 稀释后缓慢混合，控制电荷比 |
五、怎么判断“分散好了”
· 肉眼无大颗粒只是第一关；
· 低浓度CNC可结合TEM/AFM或适用的粒径手段检查；
· CNF可看流变重复性、显微形貌和宏观均匀性；
· 做配方前后都要观察24 h稳定性，不能只看刚分散完的状态。
实验提示：文中浓度、时间、剪切和添加量用于小试起点，不应替代具体仪器SOP、标准方法或针对特定样品的验证。涉及食品、医疗等用途时，还应单独确认法规与合规要求。
