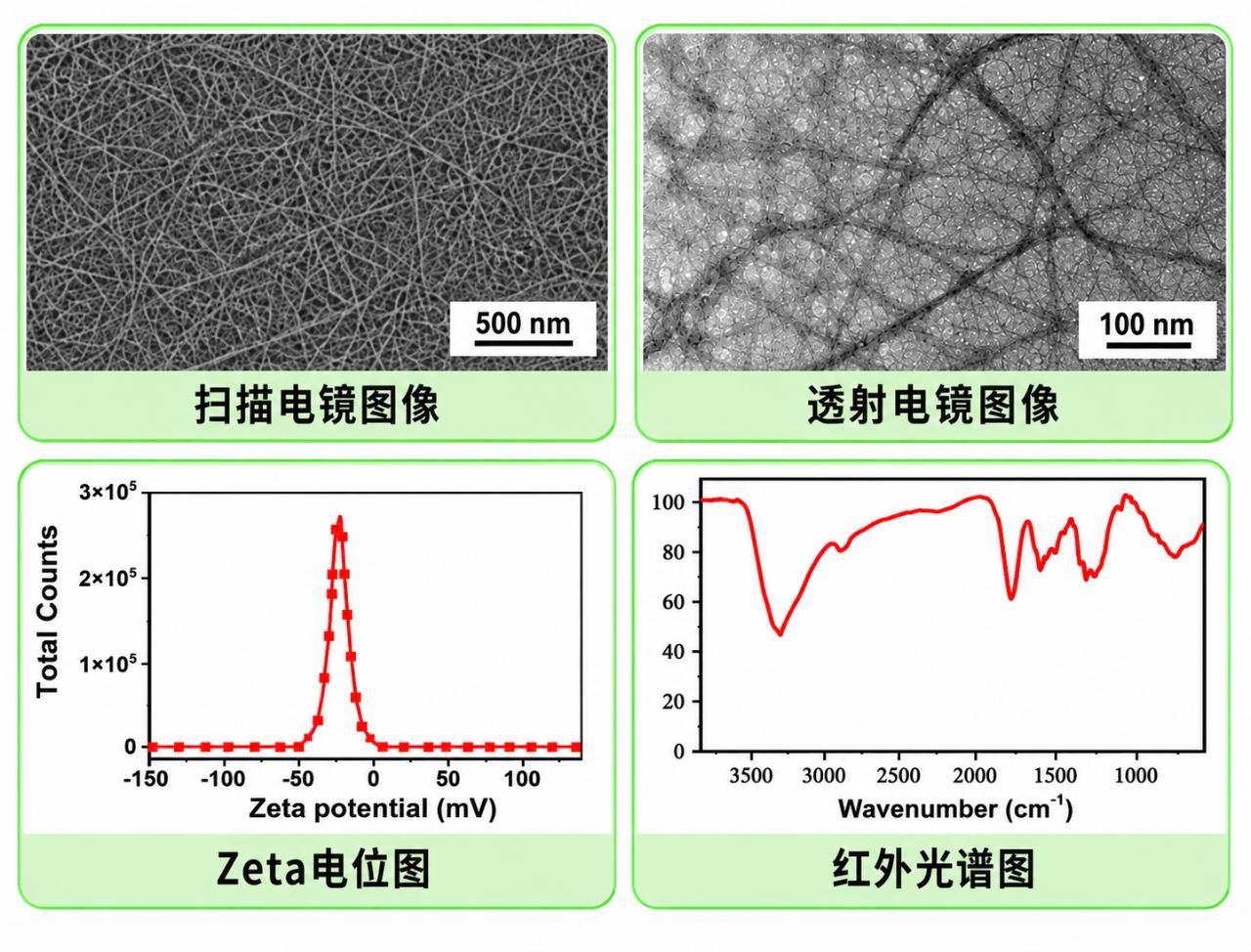

TEMPO 氧化纤维素纳米纤维
采用TEMPO介导氧化制备纤维表面富含羧基，具有高长径比和良好的水分散性，可形成稳定的纳米纤维网络。具有增强、增稠、触变、悬浮稳定、成膜及水凝胶构建等作用
产品简介
采用 TEMPO 介导氧化制备，纤维表面富含羧基，具有高长径比和良好的水分散性，可形成稳定的纳米纤维网络。具有增强、增稠、触变、悬浮稳定、成膜及水凝胶构建等作用，适用于涂料油墨、水凝胶、胶黏剂、包装薄膜、造纸、3D 打印及复合材料等应用研究。
产品基本信息
| 产品名称 | TEMPO 氧化纤维素纳米纤维 |
|---|---|
| 英文名称 | TEMPO-Oxidized Cellulose Nanofibrils (TO-CNF) |
| 缩写 | C-CNF / COOH-CNF |
| 表面基团 | 羧基、羟基 |
| 产品形态 | 水凝胶 / 粉末 |
| 原料来源 | 植物源纤维素 |
| 表面电性 | 阴离子型 |
产品参数
| 外观 | 透明凝胶 |
|---|---|
| 固含量 | 1-2wt%（可选择） |
| 直径 | 5-10nm |
| 长度 | ≥1μm |
| 结晶度 | ≥70% |
| 基团含量 | 1.2mmol/g |
| pH | 6-8 |
| 分散介质 | 去离子水 |
产品详情
产品外观

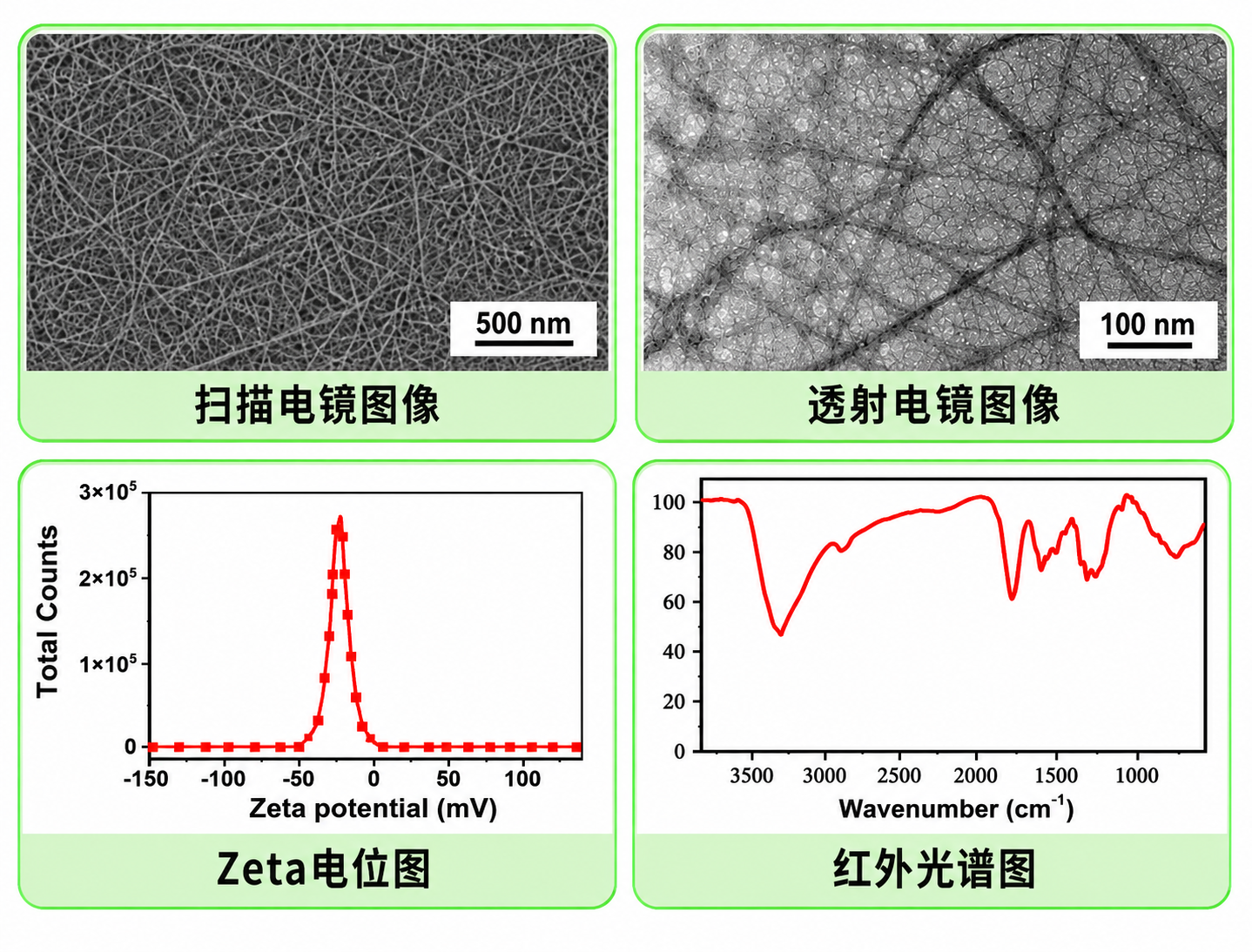

产品表征
推荐应用领域
水凝胶；流变调节；涂料；胶黏剂；3D打印；膜材料；复合增强
应用建议
推荐添加量
CNF网络和增稠作用明显，建议从基体干重 0.1–1 wt% 开始，可设置0.1%、0.3%、0.5%、1%。
加入方法
先将C-CNF适当稀释，再缓慢加入水性聚合物、涂料、水凝胶或胶黏体系。
分散方法
机械搅拌或高速剪切，高黏度体系建议分批加入。
使用注意
添加过量可能造成黏度快速升高、脱泡困难及流平下降；同时注意盐和多价离子的影响。
小试建议
除力学性能外，建议同步记录黏度、触变性、流平及成膜情况。
包装与运输
支持克级小样、公斤级试样及吨级以上批量供货，满足科研测试、中试验证及工业化应用等不同阶段的采购需求。
小样采用密封包装，国内优先采用顺丰发货；公斤级及以上产品根据产品形态和采购数量采用桶装、大桶或吨桶包装，并匹配适宜的物流运输方式。
从小样测试到批量采购，灵活供应。
FAQ
Q：羧基化 CNF 和普通 CNF 有什么区别？
A：羧基化 CNF 在纤维素本征羟基基础上引入羧基，表面阴离子特征和界面作用更明显；普通羟基型 CNF 主要依靠氢键和纤维网络作用。
Q：CNF 浓度为什么稍微升高就会变得非常黏，1% 就可能呈凝胶状？
A：CNF 长径比高，浓度升高后纤维之间容易缠结并形成贯通网络；羧基带来的水化和静电作用还会增强网络稳定性，因此较低固含也可能表现为高黏或凝胶状。
Q：羧基化 CNF 加入水性涂料能改善哪些性能？
A：可重点评估悬浮、防沉降、触变、抗流挂及涂层增强。实际效果与添加量、体系固含、盐和多价离子以及分散状态有关。
Q：羧基化 CNF 一般添加多少，怎么加入？
A：可先按基体干重 0.1–1 wt% 设置梯度。建议先适当稀释，再缓慢、分批加入主体水相并持续搅拌或剪切，避免局部高浓度结团。
